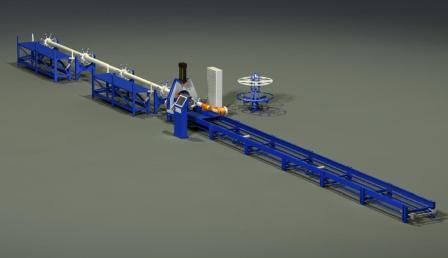

Установка для навивки каркасов свай и труб СМ 350-12М

Описание и характеристики

Установка СМ 350—12М предназначена для производства объемных арматурных каркасов многоугольного, квадратного, трапецеидального сечения.

По желанию Заказчика, установка может быть укомплектована оснасткой для изготовления следующих типов каркасов:
-Каркасы квадратного сечения 300х300, 350х350 мм.
-Каркасы прямоугольного сечения 300х400 мм.
-Каркасы трапецеидального сечения со стороной до 350 мм.
-Каркасы многоугольные, с количеством продольных прутков до16, диаметром до 500 мм.
Длина производимых каркасов составляет 12 метров (по заказу длина производимых каркасов может быть увеличена).

Технические характеристики:

-Производительность, при навивке каркаса 300х300, длиной 12м.....................до 10 шт./час.
-Диаметр продольных прутков......................................................................................до 16 мм.
-Диаметр проволоки для навивки............................................................................от 4 до 6 мм.
-Класс свариваемой арматуры..................................................................................АI, AII, AIII.
-Количество продольных прутков..................................................................................до 16 шт.
-Шаг навивки каркаса (бесступенчатая регулировка)......................................от 50 до 300 мм.
-Скорость движения каретки при производстве квадратного каркаса 300х300 и шаге навивки 200 мм........................................................................................................6 метров/мин.
-Скорость возврата каретки..................................................................................20 метров/мин.
-Время загрузки продольных стержней в оправку............................................................2 мин.
-Частота вращения планшайбы...............................................................................до 40 об/мин.
-Максимальная потребляемая мощность..........................................................................98 кВт.
-Номинальное давление в пневмосистеме.....................................................................0,6 МПа.
-Расход охлаждающей воды...........................................................................................400 л/час.
-Грузоподъемность лотка для арматуры............................................................................800 кг.
-Грузоподъемность бухтодержателя..................................................................................800 кг.
-Габаритные размеры (Д,Ш,В)............................................................................24,6х3,5х1,95 м.
-Занимаемая рабочая длина....................................................................................................27 м.


Установка укомплектована программируемым блоком управления, работающим под системой “Linux”, имеющим следующие характеристики:
-Сенсорный вандалоустойчивый экран 17”.
-Визуализация протекающего процесса работы установки.
-Простой интерфейс управляющей программы.
-Распечатка отчетов о выпущенной продукции, времени простоя, израсходованных материалах через встроенный термопринтер.
-Защита настроек режимов установки паролем.
-Веление журнала ресурса узлов установки (смазка подшипников, масло в редукторах).
-Возможность интеграции данных в программу «1С ПРЕДПРИЯТИЕ».

Цена действительна до 19.04.2015 г., после чего стоимость необходимо уточнить у поставщика.
